Пластинчатые теплообменники

Назначение пластинчатых теплообменников



Теплообменники – специализированные агрегаты передачи тепла. Оно передается греющей стороной нагреваемой. Горячий теплоноситель предает тепло холодному через тонкую стенку, которая их разделяет. Обычно такая стенка представляет собой гофрированную пластину из нержавейки малой толщины.

Основное применение пластинчатых теплообменников – горячее водоснабжение, отопление, кондиционирование промышленных и административных зданий и, конечно, предприятиях жилищно-коммунального хозяйства - жилых домов. Производство теплообменников также актуально, например, для охлаждения масла или пастеризации пива. Использование теплообменника экономично и удобно. Проекты теплообменников различаются в зависимости от объекта или специфических потребностей заказчика.





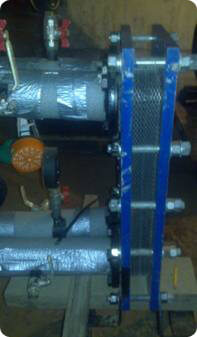

Производство теплообменников Теплоконтроль

Наша компания занимается не только продажей, но и производством теплообменников.

Использование комплектующих собственного производства (прижимные плиты, рама, пластины и прокладки) позволило нам добиться более высокого качества чем у конкурентов, более низких цен и меньшего времени на изготовление заказов. Мы применяем материалы нужные заказчику.

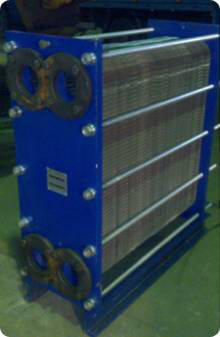

Стандартно наши теплообменники выполнены без опорной стойки, но по желанию заказчика вид рамы может быть выполнен в различных вариантах, как с опорной стойкой так и без неё.

Мы предлагаем производство теплообменников следующего ассортимента:

Четырехпатрубковые	Пятипатрубковые	Шестипатрубковые
Трехходовые Двухходовые Одноходовые	Трехходовые Двухходовые } с присоединением циркуляционной линии	Трехходовые Двухходовые } для блока горячего водоснабжения



Типоразмерный ряд на пластинах Теплоконтроль

Модель теплообменника	A	B	C	D	E	Поверхность теплообмена пластины, м2	Соединение, Dy
ТРТ 1	335	170	235	65	62	0.025	25
ТРТ 2	690	260	395	100	198	0.06	50
ТРТ 3	1030	370	665	150	232	0.14	80

Типоразмерный ряд на пластинах TRANTER

Виды конструкции рам бывают:

• с промежуточной плитой - применяются в комбинированных теплообменниках с несколькими средами и большими перепадами давлений между средами
• с задней опорной стойкой
• без задней опорной стойки

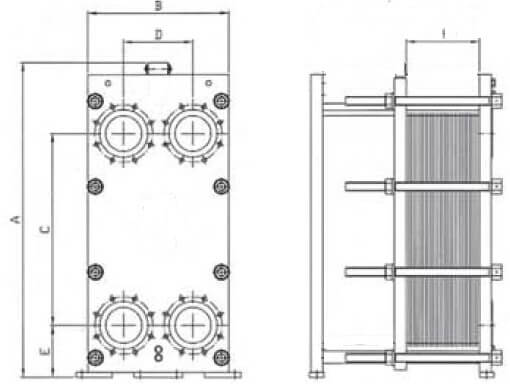

A-высота теплообменника в мм, B - ширина плиты в мм, С - вертикальное расстояние между присоединительными фланцами, D - горизонтальное расстояние между присоединительными фланцами, E - расстояние от пола до центра нижнего фланца присоединения.



Модель теплообменника	A	B	C	D	E	Соединение, Ду
GX-007 PI GX-008 PI	774	180	640	60	72	25/32
GC-009 P/PI GD-009-P/PI	725	250	555	100	90	40
GL-013 P/PI GL-013 B/NI GL-016 P/PI/N GL-016 PI GD-013 P/PI GD-016 P/PI	832	320	592	135	140	50/65
GX-026 N GC-026 N	1166	450	779	226	220	100
GX-026 P GC-026P GD-026 P	1265	450	779	226	220	100
GX-042 N GC-044 N	1166	450	1189	226	220	100
GX-042 P GD-042 P GC-044 P	1675	450	1189	226	220	100
GX-051 N GC-051 N GC-054 N	1730	585	1143	300	300	150
GX-051 P GC-051 P GC-054 P	1730	630	1143	300	300	150
GX-64 P	1910	626	1320	285	300	150
GX-091 P	2390	626	1800	285	300	150
GX-118 P	2870	626	2280	285	300	150
GX-060 P GC-060 P GX-100 P GX-140 P	1700   2280 2860	825   825 825	910   1490 2070	420   420 420	350   350 350	200   200 200
GF-097 N	2329	825	1503	380	369	200
GF-187 N	3298	825	2473	380	369	200
GF-145 N	2585	1060	1717	526	363	300
GF-205 N	3235	1060	2297	526	363	300
GX-085 N/P GL-085 N/P	1985	1060	1140	570	360	300
GX-145 N/P GL-145 N/P	2565	1060	1720	570	360	300
GL-205 N/P GX-205 N/P	3215	1060	2300	570	360	300
GX-265 N/P	3795	1060	2880	570	360	300
GX-325 N/P	4375	1060	3460	570	360	300
GL-230 N	3172	1510	2090	700	450	450
GL-230 P	3172	1540	2090	700	450	450
GL-330 N	3782	1510	2700	700	450	450
GL-330 P	3782	1540	2700	700	450	450
GL-430 N	4392	1510	3310	700	450	450
GL-430 P	4392	1540	3310	700	450	450



Материалы пластин	Материалы прокладок	Характеристики
AISI 304, AISI 316, Титан, 254 SMO, C-276, Никель 200/201	Нитрил, EPDM, FKM, Viton	Макс. рабочее давление – до 25 бар Макс. рабочая температура – до +180 °C



ПРЕИМУЩЕСТВА! Пластинчатые теплообменники во многом превосходят теплообменники других видов:

1. Они компактны. Их удобно монтировать и обслуживать
2. Теплопотери и потери давления очень низки, а теплопередача, напротив, высока
3. Изоляция, ремонт и производство монтажно-наладочных работ обходится совсем недорого
4. Можно добавлять пластины и тем самым наращивать мощность
5. В тепловом пункте можно установить такой теплообменник прямо на полу

Конструкция теплообменника

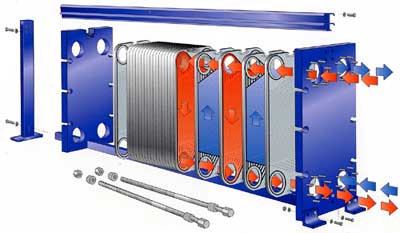

Передняя стальная плита не может двигаться, задняя – может. Между плитами располагаются гофрированные пластины. Между соседними пластинами предусмотрены специальные каналы для жидкостей. Направляющие помогают установить пластины в том направлении, в котором требуется. Каналы с нагреваемой и греющей водой чередуются между собой.

Жесткости конструкции и высокой турбулентности потока удается добиться за счет гофрирования пластин. Специальные болты закрепляют пластины между плитами. Прокладки направляют жидкость в нужные каналы и уплотняют соединение.

Пример рис. трехходового теплообменника.

Различия теплообменников

Разборные	Полуразборные
Пластины, из которых они состоят, в отличие от полуразборных теплообменников, состоящих из секций, разделены между собой прокладками.	В полуразборных теплообменниках секции состоят из сваренных попарно пластин и разделяются резиновыми прокладками.
Применимы в системах теплоснабжения и других теплообменных процессах.	Применимы в ситуациях, когда участвующая в теплообмене среда загрязняет поверхность (пар, вода тепловой сети).
Помимо воды есть и другие неагрессивные среды, при работе с которыми целесообразно применять теплообменники. Это масло, этилен гликоль и другие. Но разборные и полуразборные теплообменники подходят и для агрессивных сред: отработанных газов, минеральной воды, различных по концентрации кислот.

 В нашем каталоге приведены полуразборные и разборные пластинчатые теплообменники.
