Грамотно проведенный расчет теплообменника является главным условием работоспособности всей системы теплообмена. Безусловно, существуют стандартизированные теплообменники, подходящие для того или иного типа объекта. Однако если перед вами стоит задача обустроить систему теплоснабжения в соответствии с конкретными параметрами здания или особенностями его эксплуатации, то профессиональный расчет теплообменника необходим.
Для расчета теплообменника мы используем современное программное обеспечение, которое позволяет с большей точностью подобрать нужный агрегат. К тому же, вам не придётся привлекать дополнительные финансовые средства — все работы по подбору и расчету теплообменника мы проведем для вас бесплатно.
Обозначение
ТРТ 2-118
- тип теплообменника ТРТ — теплообменник разборный
- типоразмерный ряд 2
- число пластин в одноходовом теплообменнике 118
ТРТ 3-24/36
- тип теплообменника ТРТ — теплообменник разборный
- типоразмерный ряд 3
- число пластин в двухходовом теплообменнике 24/36
Вот продукция, которую мы предлагаем своим клиентам:
Пластинчатый разборный теплообменник марки ТРТ с типом пластин-1
 | Определение площади нагрева теплообменника: S=0,025n, где n — общее число пластин в теплообменнике. Расчет габаритных и присоединительных размеров: | |
Общее число пластин в теплообменнике n, шт:
|
| |
| Длина пакета пластин, мм: | A = 2,6n | |
| Общая длина теплообменника, мм: | L = A + 30 | |
| Ширина теплообменника, мм: | 170 | |
| Общая высота теплообменника, мм: | 335 | |
| Вес теплообменника, кг | 0,2n + 16 | |
| Длина стяжек, мм: | A = 80 | |
Технические характеристики пластинчатого теплообменника с первым типом пластин
| Технические характеристики | |
|---|---|
| Площадь одной пластины, м | 0,025 |
| Максимальное число пласгин, шт | 140 |
| Максимальная поверхность теплообмена, м2 | 3,45 |
| Максимальный расход среды через теплообменник м/ч | 5 |
| Условный диаметр патрубков, мм | ДУ 25 |
| Присоединение теплообменника к трубопроводу | Муфтовое |
| Диапазон нагрузок, Гкал/ч (кВт) | от0,0009(1)...до 0,12(140) |
Муфты входят в комплект поставки. Теплообменник крепится к стойкам из уголка 50х50

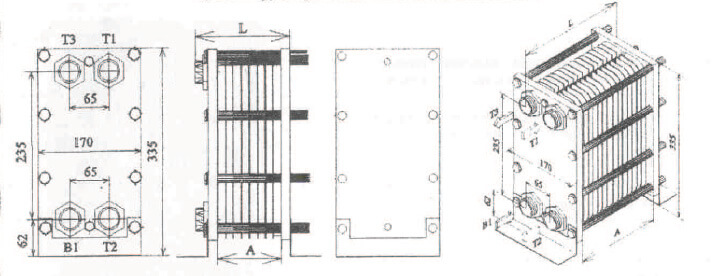

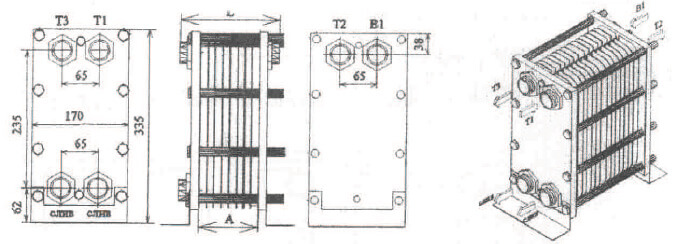

Одноходовой теплообменник ТРТ 1-n А) все патрубки расположены на неподвижной плите | |
 | |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |
Б) патрубки вход/выход расположены по разные стороны теплообменника | |
 | |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |

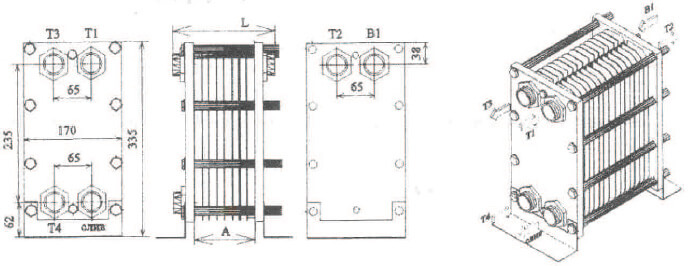

| Двухходовой теплообменник с циркуляционной линией ТРТ 1- n1\n2 | |
 | |
Т1 — вход греющей среды В1 — вход нагреваемой среды Т4 — вход циркуляционной воды из ГВС | Т2 — выход греющей среды Т3 — выход нагреваемой среды |
| Двухходовой теплообменник без циркуляционной линии ТРТ 1- n1\n2 | |
 | |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |

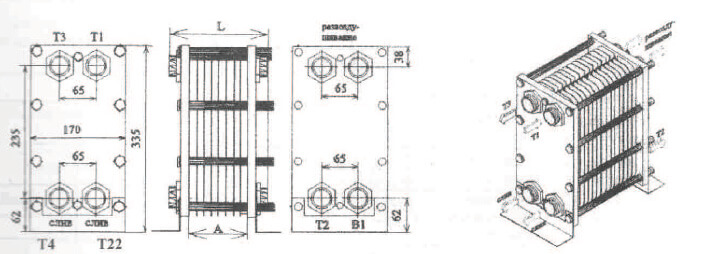

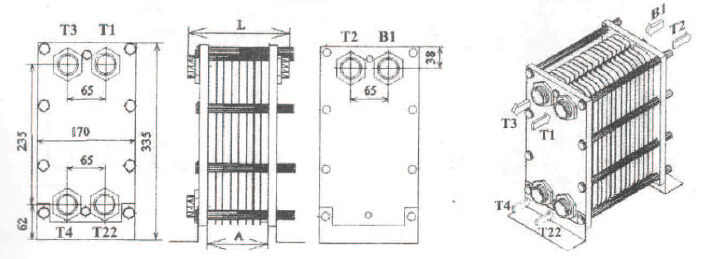

| Двухходовой теплообменник для двухступенчатой смешанной схемы горячего водоснабжения ТРТ 1 — n1/n2 | |
 | |
Т1 — вход греющей среды В1 — вход нагреваемой среды Т4 — вход циркуляционной воды из ГВС Т22 — вход обратной воды из отопления | Т2 — выход греющей среды Т3 — выход нагреваемой среды |
| Трехходовой теплообменник ТРТ 1- n1\n2\n3 | |
 | |
Т1 — вход греющей среды В1 — вход нагреваемой среды Т4 — вход циркуляционной воды из ГВС (слив и очистка) Т22 — вход обратимой воды из отопления (слив и очистка) | Т2 — выход греющей среды Т3 — выход нагреваемой среды |

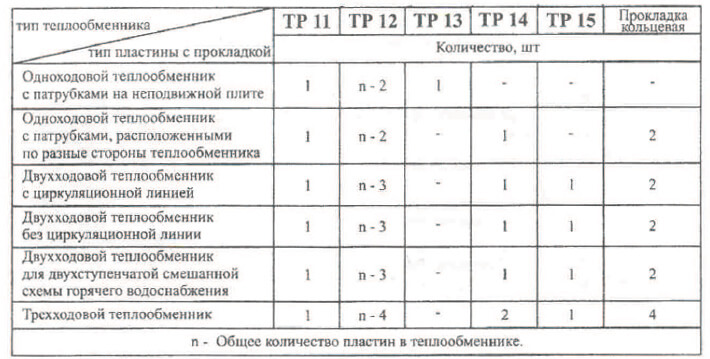

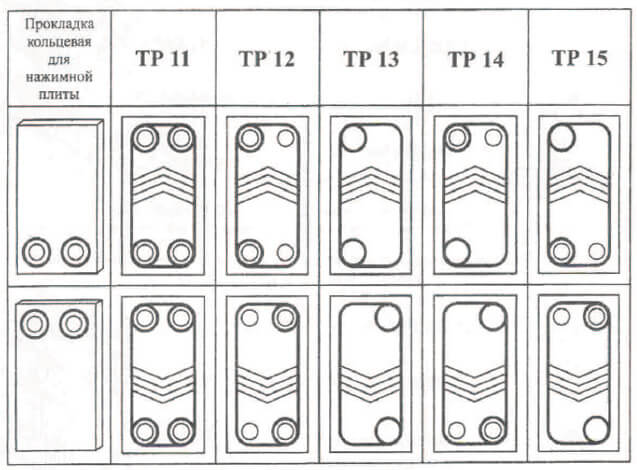

Маркировка пластин с прокладками
Расчет количества пластин с прокладками
Пластинчатый разборный теплообменник марки ТРТ с типом пластин — 2
 | Определение площади нагрева теплообменника: |
| S = 0,06 х n, где n — общее число пластин в теплообменнике. Присоединение теплообменника к трубопроводам осуществляется через приваривание трубопровода к фланцам Ду 50 |
Технические характеристики пластинчатого теплообменника со вторым типом пластин
Технические характеристики | |
Площадь одной пластины, м2 | 0,14 |
Максимальное число пластин на один ход, шт. | 280 |
Максимальная поверхность теплообмена, м2 | 37,4 |
Максимальный расход среды через теплообменник, м3/ч | 50 |
Условный диаметр фланцев, мм | Ду 80 (фланцы входят в комплект поставки) |
Присоединение теплообменника к трубопроводу | Фланцевое |
Диапазон нагрузок, Гкал/ч (кВт) | от 0,02 (23)... до 1,5 (1718) |

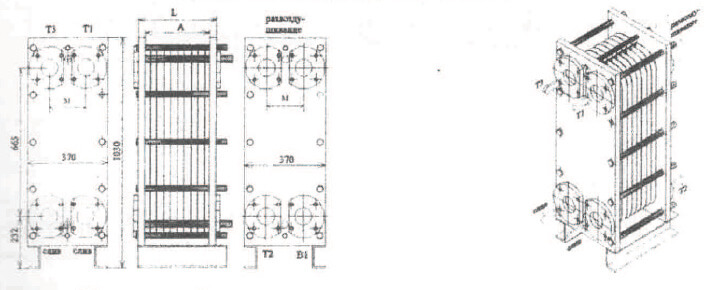

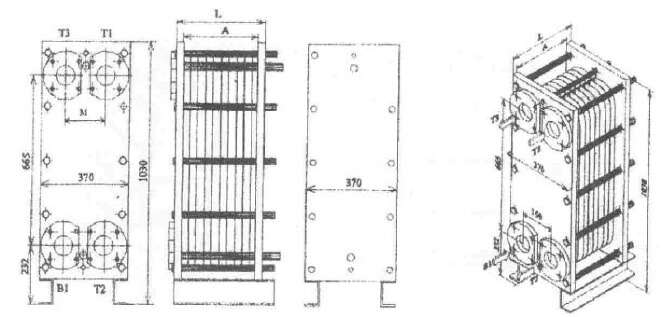

Одноходовой теплообменник ТРТ 3 А) все патрубки расположены на неподвижной плите | |
| |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |

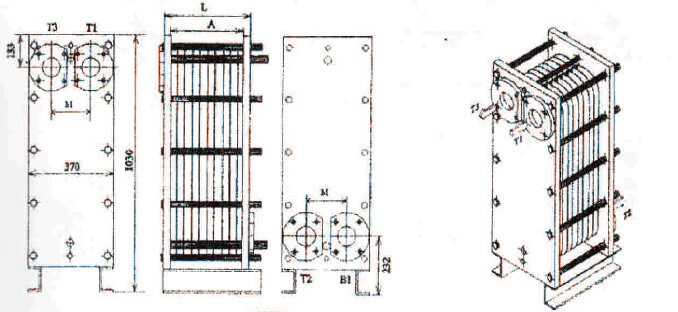

б) патрубки вход\выход расположены по разные стороны теплообменника | |
| |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |
Расчет габаритных и присоединительных размеров для одноходового теплообменника
Общее число пластин в одноходовом теплообменнике, шт: Длина пакета пластин, мм: Межосевое расстояние у теплообменника, мм: Общая длина теплообменника, мм: Длина швеллера, мм: Вес теплообменника, с Ду 50, кг: Длина стяжек, мм: | n А=3,6 х n; M=150 L=A+60; А+170 1,2*n+206 A+130 |

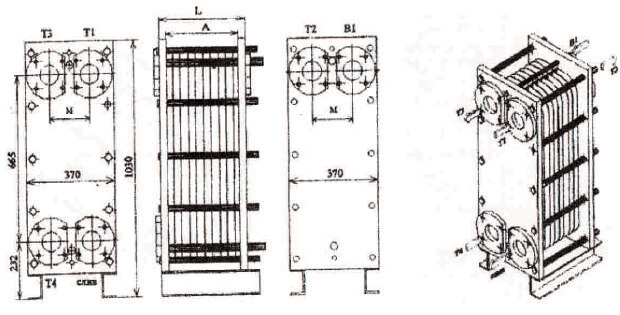

Двухходовой теплообменник без циркуляционной линией ТРТ 3- n1\n2 | |
| |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |
Расчет габаритных и присоединительных размеров для одноходового теплообменника
Общее число пластин в одноходовом теплообменнике, шт: Длина пакета пластин, мм: Межосевое расстояние у теплообменника, мм: Общая длина теплообменника, мм: Длина швеллера, мм: Вес теплообменника, с Ду 50, кг: Длина стяжек, мм: | n= (n1+n2) А=3,6 х n; M=150 L=A+60; А+170 1,2*n+206 A+130 |

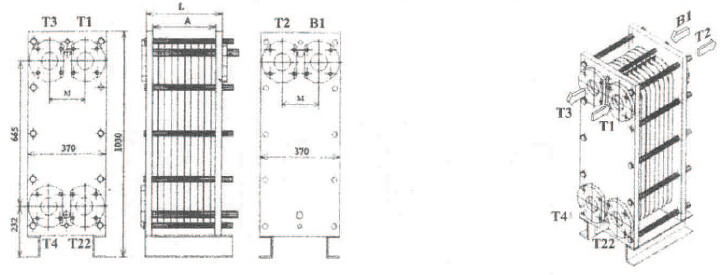

Двухходовой теплообменник для двухступенчатой смешанной схемы горячего водоснабжения ТРТ 3- n1\n2 | |
| |
Т1 — вход греющей среды Т2 — выход греющей среды В1 — вход нагреваемой среды Т4 — вход циркуляционной воды из ГВС (слив и очистка) | Т3 — выход нагреваемой среды Т22 — вход обратной воды из отопления (слив и очистка) |
Трехходовой теплообменник ТРТ 3- n1\n2\n3 | |
| |
Т1 — вход греющей среды В1 — вход нагреваемой среды | Т2 — выход греющей среды Т3 — выход нагреваемой среды |
Расчет габаритных и присоединительных размеров для теплообменников
Общее число пластин в теплообменнике двухходовом по двухступенчатой системе, шт: Общее число пластин в теплообменнике трехходовом, шт: Длина пакета пластин, мм: Длина стяжек, мм: Общая длина теплообменника с Ду 50, мм: Межосевое расстояние у теплообменника, мм: Вес теплообменника, кг: | n= (n1+n2) n= (n1+n2+n3) А=3,6 х n; A+130 L=A+60; M=150 1,2*n+206 |

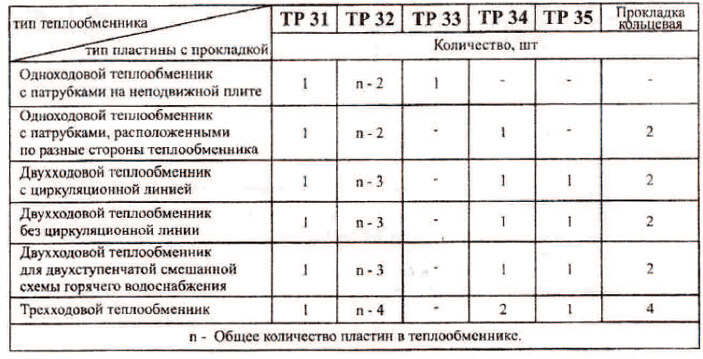

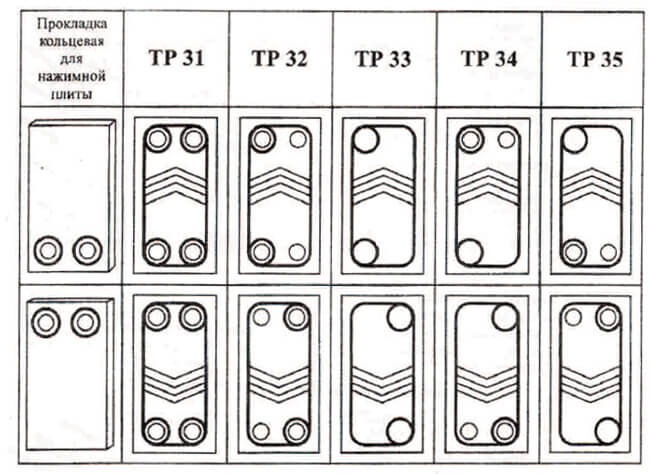

Маркировка пластин с прокладками
Расчет количества пластин с прокладками
