Мы производим рассчет, подбираем, изготавливаем и поставляем смесительные узлы регулирования температуры в сборе для обвязки водяных калориферов Ваших вентиляционных систем. Их также называют: узел регулирования, узел обвязки калориферов и водяных нагревателей.
ВНИМАНИЕ!!! Учитывая то, что при поставке вместе с вентиляционным оборудованием часто трехходовые клапаны и насосы идут в комплекте, Мы можем изготовить узел используя штатные насосы и трехходовые клапаны.
Чтобы ознакомиться с ценами на стандартные смесительные узлы вы можете пройти в раздел "Документы - Прайс" или нажать по ссылке.

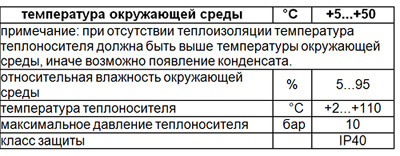

Характеристики
Смесительные узлы в сборе состоят из:
- Циркуляционного насоса IMP Pumps
- Регулирующего клапана (трехходового вентиля) с электроприводом
- Измерительных приборов: термоманометров
- Арматуры (обратного клапана, косого фильтра (грязевик), запорных шаровых кранов, гофротрубы, тройники)
- Опция: балансировочный редукционный клапан.
Возможные материалы изготовления элементов смесительного узла:
- Трубы - неоциокованная сталь, гибкая гофра, ПВХ
- Запорно-регулирующая арматура - бронза, латунь
- Корпус насоса - чугун
- Герметизация: на основе льна
- Соединения: на дюймовой резьбе
-
Использование: если покрытие нецинковое, можно использовать там, где теплоноситель – вступающие с цинком в реакцию водно-гликолевые растворы.
Обозначение: СУ-Р 40-10 (насос GHN 15/40-130, kvs 1)
Принцип работы гидромодуля
Основная задача смесительного узла – регулировать процесс нагрева. Температура теплоносителя изменяется, а расход через калорифер остается прежним. Если правильно подобрать смеситель, то характеристика управления будет максимально близка к линейной. Таким образом гарантируется надежность и устойчивость регулирования всех положений регулирующего клапана. Постоянный ток воды и применение в контуре нагревателя циркуляционного насоса делает калорифер устойчивым к холодам.
Как правильно подобрать смесительный узел?
При выборе из довольно разнообразного модельного ряда следует помнить о соблюдении трех условий:
- Обеспечения нужного рабочего режима компонентов гидромодуля
- Точного обеспечения требуемой рабочей точки
-
Обеспечения линейности характеристики управления
Эксплуатация
Необходимо 2 раза в год (в начале и, соответственно, в конце сезона отопления) производить осмотр калорифера и обвязки. Это обеспечит безопасность эксплуатации и долгий срок службы.
В первый раз осмотр и очистку водяного фильтра стоит производить сразу после пробного включения, потом в зависимости от уровня загрязнения – регулярно. В процессе чистки нужно закрывать сервисные шаровые краны.
Воздушные пузыри, которые могут образоваться в гидравлическом контуре после удаления из системы теплоносителя, обслуживания фильтра или других действий по обслуживанию смесительного узла, обязательно удалять! Для этого используются системы обезвоздушивания насосов, а также создухоотвода котлового контура.
