пластины для теплообменников

Пластины для теплообменников - главный элемент теплообменника. Пластины поставляются с уплотнительной прокладкой или, по желанию, без нее.

В пластинчатых теплообменниках применяются пластины и прокладки собственного производства, что позволяет контролировать их качество на стадии изготовления. Качество поверхности пластин - это гарантия долгой службы готового теплообменника и снижение скорости его загрязнения.

В теплооенниках применяются пластины производства фирмы Sondex и Tranter, что позволяет производить теплообменники самой обширной в мире номенклатуры для разнообразных применений. Стандартные материалы пластин Sondex - нержавеющая сталь марок 304SS, 316SS и титан, но в случае необходимости может быть использован хастеллой С-276, 254SMO или другой холоднодеформированный сплав.

Производство пластин для теплообменников осуществляется на мощных прессах методом холодной штамповки. Прокладки для пластин вулканизируются в прессформах при высокой температуре и под высоким давлением.

Собственное производство теплообменных пластин позволяет производить продукцию нужного ассортимента в кратчайшие сроки и из материалов, необходимых заказчику, а также предлагать конкурентно низкие цены, что позволяет Нам быть продавцом высококонкурентных теплообменников в своем регионе.

Пластины для теплообменников на основе пластин "Теплоконтроль" изготавливаются из нержавеющей стали AISI 316 или AISI 304 (Бельгия), прокладки пластин для теплообменников - из резины EPDM (до 170C при давлении 6кг/см2).

Пластина ТР1 (Sпл=0,025 м2, Ду=32). Взаимозаменяема с пластинами LS0 "LPM", ВТ 0 "Вогез", XG 10 "Данффос", ЕТ1 "Энергостиль-М".

Пластина ТР2 (Sпл=0,06 м2, Ду=50).

Пластина ТР3 (Sпл=0,14 м2, Ду=80). Взаимозаменяема с пластинами LS1 "LPM", ВТ 1 "Вогез", XG 30 "Данффос", ЕТ3 "Энергостиль-М".

Пластины для теплообменника - характеристики



Типоразмер пластины Площадь однойпластины, м2 Условный проход Dу, мм Расход макс., м3
пластина для теплообменника ТРТ 1 0.025 32 8
пластина для теплообменника ТРТ 2 0.06 50 40
пластина для теплообменника ТРТ 3 0.14 80 100

Рабочее давление, МПа: до 1,6. Рабочоя температура,°С: -10/150.

Среды: вода, этиленгликоль, пропиленгликоль, масла, пищевые продукты и др.

Замечание! По желанию заказчика пластины и прокладки могут быть сделаны из других материалов.

Пластины для теплообменника - варианты исполнения

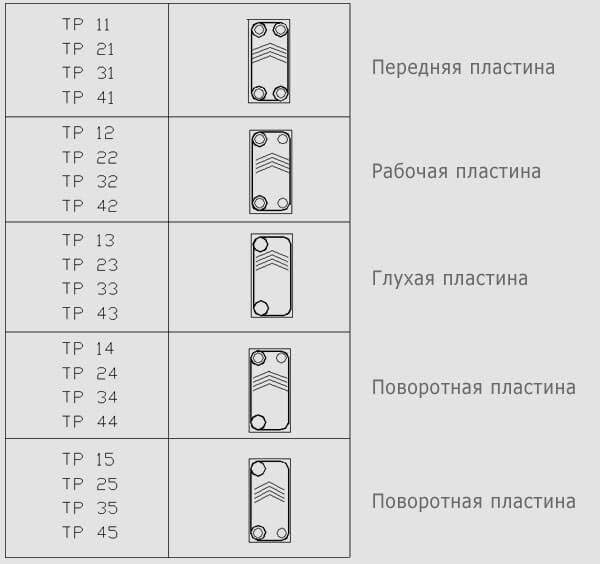

Каждый типоразмер теплообменных пластин производится в пяти исполнениях.

Передняя пластина теплообменника соприкасается гофрами с передней неподвижной стяжной плитой. Конфигурация ее прокладки пропускает среды к остальным пластинам, не давая возможность средам контактировать с поверхностью плиты, создавая между ней и пластиной воздушную прослойку.

Рабочая пластина теплообменника через себя осуществляет процесс теплообмена между средами, не давая им смешиваться друг с другом.

Глухая пластина теплообменника соприкасается гофрами с задней подвижной плитой в одноходовых теплообменниках, создавая между ней и собой воздушную прослойку.

Поворотные пластины теплообменника разворачивает среды в двухходовых и трехходовых теплообменниках.

Прокладки теплообменника позволяют между пластинами чередовать рабочие среды, не давая им смешиваться между собой.

Кольцевые прокладки теплообменника укладываются между поворотной пластиной и задней подвижной плитой с отверстиями для входа-выхода сред в двухходовых и трехходовых теплообменниках.

Пример обозначения пластин для теплообменника при заказе.

ТР 21 - 30 шт. - 30 пластин второго типоразмера, первого исполнения (передняя пластина).

ТР 12 - 500 шт. - 500 пластин первого типоразмера, второго исполнения (рабочая пластина).

ТР 43 - 20 шт. - 20 пластин четвертого типоразмера, третьего исполнения (глухая пластина).

ТР 34 - 10 шт. - 10 пластин третьего типоразмера, четвертого исполнения (поворотная пластина).

ТР 35 - 10 шт. - 10 пластин третьего типоразмера, пятого исполнения (поворотная пластина).

Пример набора пластин для одноходового теплообменника ТРТ 1-38:
ТР11+ТР12 (36 штук)+ТР13.

Пример набора пластин для двухходового теплообменника ТРТ 2-40/40:
(ТР21+ТР22 (38 штук)+ТР24)+(ТР22 (39 штук)+ТР25+кольцевые прокладки ТР2 (2 штуки)).

Пример набора пластин для трехходового теплообменника ТРТ 3-28/54/54:
(ТР31+ТР32 (26 штук)+ТР34)+(ТР32 (53 штук)+ТР35)+ (ТР32 (54 штук)+ кольцевые прокладки ТР3 (4 штуки)).



Компания ТЕПЛОКОНТРОЛЬ на основе диллерских соглашений поставляет пластины для теплообменников различных марок и производителей:

  • пластины теплообменника alfa laval
  • пластины теплообменника ридан
  • пластины для теплообменника APV
  •  пластины для теплообменника Danfoss
  •  и другие
